MessageSujet: Pimpage zodiac projet   Dim 23 Déc 2012 - 13:13

J'ouvre se sujet pour faire suivre les modifications sur mon zodiac projet.

Voici l'embarcation actuellement
[img][/img]
Revenir en haut Aller en bas
lefortbron
Membre Actif
Membre Actif
avatar

Age : 30
Record : 11/09/2009

MessageSujet: directions principales   Dim 23 Déc 2012 - 13:22

Ce que je vais faire
-coté fun: mettre un ampli plus deux HP
-support smartphone sur le volant avec prise jack pour le son.

-Mat de ski nautique en inox ou alu à l'arrière
-système pour pouvoir doser la vitesse voir suppression de l’accélérateur par palette actuel
-plancher plat à l'avant pour bain de soleil (version miniature)
-mettre de la mousse sur le banc qui casse le dos actuellement.

Coté moteur le 6M6 est entièrement d'origine mais je ne prévois pas de le toucher pour le moment
(peut être changer l'hélice d'origine)


pour les HP je vais mettre ça
http://www.oxygenaudio.com/haut-parleurs-spiral-audio/105-spiral-250-3.html
(c'est pas marin mais pour le rhone ça devrait aller, tout en plastique d'après la photo)




et l ampli http://www.oxygenaudio.com/amplificateurs-audio-voiture/373-spiral-t2002.html[img][/img]


Dernière édition par lefortbron le Dim 23 Déc 2012 - 13:45, édité 3 fois
Revenir en haut Aller en bas
lefortbron
Membre Actif
Membre Actif
avatar

Age : 30
Record : 11/09/2009

MessageSujet: Re: Pimpage zodiac projet   Dim 23 Déc 2012 - 13:30

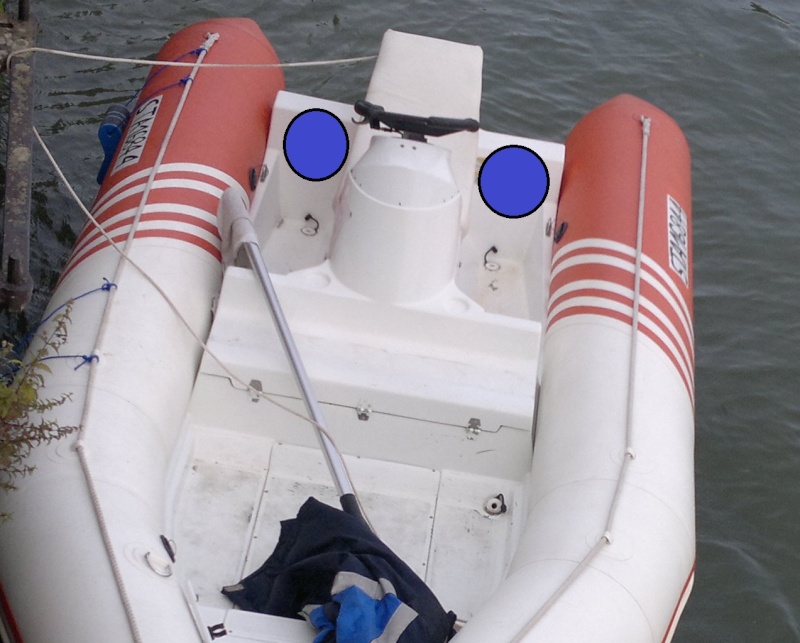

Voilà l'emplacement des haut parleurs

[img][/img]



Dernière édition par lefortbron le Dim 23 Déc 2012 - 14:06, édité 1 fois
Revenir en haut Aller en bas
lefortbron
Membre Actif
Membre Actif
avatar

Age : 30
Record : 11/09/2009

MessageSujet: Re: Pimpage zodiac projet   Dim 23 Déc 2012 - 13:42

[img][/img]

Pour le mat je vais prendre du tube inox epaisseur 2-3 diam 40-50, il sera fixé en bas sur une plaque fixée sur les vis de la turbine, et il tiendra en haut en traversant la coque plus un peu de mastic epoxy.

Question: est ce que ça suffit si je mais deux profilés alu comme ça pour le mat pour une hauteur de 1,25 de mat:
http://www.leroymerlin.fr/v3/p/produits/profile-tube-en-aluminium-2-35x4-55cm-2-5m-e17232#&xtmc=tube_acier&xtcr=129


Dernière édition par lefortbron le Dim 23 Déc 2012 - 14:29, édité 1 fois
Revenir en haut Aller en bas
lefortbron
Membre Actif
Membre Actif
avatar

Age : 30
Record : 11/09/2009

MessageSujet: Re: Pimpage zodiac projet   Dim 23 Déc 2012 - 13:59

Pour avoir différents niveaux de vitesse sélectionnables, je vais mettre une poignée de vitesse de vtt gripshift enquillé sur la partie basse du volant la ou on met pas trop les mains.

En gros il y aura 9 ouvertures du carbu différentes , et en un tour de main je peux couper les gaz si besoin, je supprime la palette d’accélération.


[img][/img]

[img][/img]
Revenir en haut Aller en bas
Brice
Administrateur
Administrateur
avatar

Age : 35
Record : 01/04/2009

MessageSujet: Re: Pimpage zodiac projet   Dim 23 Déc 2012 - 20:20

Hé Nikel ton projet !
Je ne savais pas que cela existait version zodiac.
Un JetMate version semi-rigide, ça doit être encore plus léger,
Donc déjaugeage encore plus rapide en sports tractés !

A lecture de la présentation de ton projet,
Je vois qu'on est confronté au même envie :

De la musique à bord,
Un Mât pour tracter,
Et un système de blocage de l'accélération afin de rester régulier quand on tracte !

Pour ton mât, tu doit pouvoir si tu le souhaite, monter beaucoup plus haut.
Pour celà, il faut créer un système avec l'attache d'une corde à l'avant du bateau, au moment où tu tracte !

Revenir en haut Aller en bas
Brice
Administrateur
Administrateur
avatar

Age : 35
Record : 01/04/2009

MessageSujet: Re: Pimpage zodiac projet   Dim 23 Déc 2012 - 20:24

Hervé,
C'est un truc comme ça que tu devrais te trouver sur le net,
En remplacement de ton 1200STXR...

Tu peux faire du wake, de la bouée, et te promener en famille.
A l'int. c'est un moteur de jet à bras, donc facilement réparable, entretien réduit,
et faible consommation.
Et surtout pas de taxe VNM !

Aller cherche !
Revenir en haut Aller en bas
lefortbron
Membre Actif
Membre Actif
avatar

Age : 30
Record : 11/09/2009

MessageSujet: Re: Pimpage zodiac projet   Dim 23 Déc 2012 - 23:25

je sais qu'il y a avon qui en fait un avec un 700 yamaha
zodiac aussi en a fait un avec un 700 yamaha 85 chevaux je crois, c'est le zodiac projet 350 mais il est trop petit

Celui que j'ai est homologué 6 personnes et on peut être à 5 confortablement et le boudin n'est pas collé, il se glisse dans une ralingue. [système zodiac PRO]

Pour le mat je ne sais pas si c est bon de monter haut dans mon cas, le bateau pese 275 kg et avec un mat trop haut ça risque de lever l'avant, et je suis obligé de mettre le mat avant la console, sinon reprendre mon autre idee mais avec un hauban qui va à l avant



http://www.leboncoin.fr/nautisme/380158292.htm?ca=22_s

http://www.leboncoin.fr/nautisme/363054589.htm?ca=22_s

[img][/img]


Dernière édition par lefortbron le Lun 24 Déc 2012 - 0:19, édité 1 fois
Revenir en haut Aller en bas
lefortbron
Membre Actif
Membre Actif
avatar

Age : 30
Record : 11/09/2009

MessageSujet: Re: Pimpage zodiac projet   Dim 23 Déc 2012 - 23:32

Bon, je pars sur l'idée du mat central
avec 1 sangle a cliquet à l'avant pour le tendre, je vais le rotuler au niveau du banc avec une traverse pour repartir l'appui,


[img][/img]
Revenir en haut Aller en bas
lefortbron
Membre Actif
Membre Actif
avatar

Age : 30
Record : 11/09/2009

MessageSujet: Re: Pimpage zodiac projet   Dim 23 Déc 2012 - 23:56

peut être cet accessoire de planche à voile pour rotuler le mat

[img][/img]
Revenir en haut Aller en bas
lefortbron
Membre Actif
Membre Actif
avatar

Age : 30
Record : 11/09/2009

MessageSujet: Re: Pimpage zodiac projet   Lun 24 Déc 2012 - 0:02

Pour le mat je vais acheter une pagaie décathlon et récupérer le tube aluminium (si longueur du tube suffisante)

, il travaille presque que en compression une fois monté en mat

http://www.decathlon.fr/pagaie-ck100-225cm-id_8174270.html
Revenir en haut Aller en bas
Brice
Administrateur
Administrateur
avatar

Age : 35
Record : 01/04/2009

MessageSujet: Re: Pimpage zodiac projet   Lun 24 Déc 2012 - 0:23

Hervé, propose un échange !!! wink
C'est d'enfer ce truc !

http://www.leboncoin.fr/nautisme/380158292.htm?ca=22_s
Revenir en haut Aller en bas
Brice
Administrateur
Administrateur
avatar

Age : 35
Record : 01/04/2009

MessageSujet: Re: Pimpage zodiac projet   Lun 24 Déc 2012 - 0:25

lefortbron a écrit:
je sais qu'il y a avon qui en fait un avec un 700 yamaha
zodiac aussi en a fait un avec un 700 yamaha 85 chevaux je crois, c'est le zodiac projet 350 mais il est trop petit

Celui que j'ai est homologué 6 personnes et on peut être à 5 confortablement et le boudin n'est pas collé, il se glisse dans une ralingue. [système zodiac PRO]

Pour le mat je ne sais pas si c est bon de monter haut dans mon cas, le bateau pese 275 kg et avec un mat trop haut ça risque de lever l'avant, et je suis obligé de mettre le mat avant la console, sinon reprendre mon autre idee mais avec un hauban qui va à l avant



http://www.leboncoin.fr/nautisme/380158292.htm?ca=22_s

http://www.leboncoin.fr/nautisme/363054589.htm?ca=22_s

[img][/img]

En tout cas, le tiens à l'air super propre !
Sur tes papiers t'es référencé comme bateau à moteur ou VNM ?
Revenir en haut Aller en bas
lefortbron
Membre Actif
Membre Actif
avatar

Age : 30
Record : 11/09/2009

MessageSujet: Re: Pimpage zodiac projet   Lun 24 Déc 2012 - 0:31

Je suis réferencé comme bateau, il est propre, c est la version blanc et le boudin est récent avec un bon look, je vais chez decathlon cet apres midi voir la pagaie et la rotule de mat de planche a voile.

En pointe je fais du 50 KMH
mais je suis tout en origine de 1991
c est des pièces de wave venture(entrée d eau, plaque)
turbine idem superjet
j ai un carter d helice 144mm wsw avec bague teflon, mais j ai l helice d origine, ce qui me pénalise beaucoup.
Il ya une pompe electrique d'origine pour renouveler l'air de la cale.

Je prends des photos de la cale moteur cet aprem pour montrer l espace de travail
Revenir en haut Aller en bas
larom
Membre Grand parleur
Membre Grand parleur
avatar

Age : 28
Record : 08/04/2009

MessageSujet: Re: Pimpage zodiac projet   Lun 24 Déc 2012 - 0:36

Fait attention pour ton mat, prévois quelque chose de solide, je peux te dire que ça tire grave dessus, dans le malibu, je sens bien quand le mec saute derrière ou prend du quart,ça tire...dans le cap camarat que j'avais avant ça fesait la même, j'avais un tube simple, il avait pris du jeu pourtant on a du faire 20 sessions dessus et il était fixé en bas et au milieu... Plus tu as de points d'ancrage et mieux c'est


Il y a ça sur LBC : http://www.leboncoin.fr/equipement_nautisme/408787445.htm?ca=12_s
Revenir en haut Aller en bas
http://www.designsandgarden.book.fr
lefortbron
Membre Actif
Membre Actif
avatar

Age : 30
Record : 11/09/2009

MessageSujet: Re: Pimpage zodiac projet   Lun 24 Déc 2012 - 0:39

Dans mon cas toute la force sera répartie sur les haubans(sangle) le mat sera juste sollicité en compression, le point le plus sollicité sera l ancrage avant.
Revenir en haut Aller en bas
Brice
Administrateur
Administrateur
avatar

Age : 35
Record : 01/04/2009

MessageSujet: Re: Pimpage zodiac projet   Lun 24 Déc 2012 - 0:41

lefortbron a écrit:
Je suis réferencé comme bateau, il est propre, c est la version blanc et le boudin est récent avec un bon look, je vais chez decathlon cet apres midi voir la pagaie et la rotule de mat de planche a voile.

En pointe je fais du 50 KMH
mais je suis tout en origine de 1991
c est des pièces de wave venture(entrée d eau, plaque)
turbine idem superjet
j ai un carter d helice 144mm wsw avec bague teflon, mais j ai l helice d origine, ce qui me pénalise beaucoup.

De mon côté, le jet mate depuis que je l'ai "Uploader" en 750SXI
C'est 55 km/h GPS, voir 60 km/h dans le sens du courant ! lol
Turbine par contre en 140 mm Ø, issue du 650 SX.

Certainement un plus en 144Ø mm pour l'accélération et le déjaugeage !
Également référencé comme bateau à moteur !

Sinon pour sortir plus vite de l'eau en wake, skyski...
Je te conseille de monter ceci à l'arrière de ton boat,
surtout si ton mât est placé à l'arrière + le poids du pilote à l'arrière...
N'ayant pas de trim comme sur les bateau Out-board.
Ton bateau au démarrage aura tendance à levée grave le nez,
ce qui limite la poussé en marche avant, au démarrage.
D'où l'utilité des Flaps pour assoir l’assiette du boat au démarrage !

J'avais ce problème sur le jet mate,
Après avoir mis le mât, et la plage arrière !





Revenir en haut Aller en bas
lefortbron
Membre Actif
Membre Actif
avatar

Age : 30
Record : 11/09/2009

MessageSujet: Re: Pimpage zodiac projet   Lun 24 Déc 2012 - 0:44

Je vais prendre des photos de l’arrière car il n'y a pas beaucoup de place , mais je verrais d’abord comment il réagit sans.
Revenir en haut Aller en bas
lefortbron
Membre Actif
Membre Actif
avatar

Age : 30
Record : 11/09/2009

MessageSujet: Re: Pimpage zodiac projet   Lun 24 Déc 2012 - 7:11

Revenir en haut Aller en bas
lefortbron
Membre Actif
Membre Actif
avatar

Age : 30
Record : 11/09/2009

MessageSujet: Re: Pimpage zodiac projet   Lun 24 Déc 2012 - 7:25

Revenir en haut Aller en bas
lefortbron
Membre Actif
Membre Actif
avatar

Age : 30
Record : 11/09/2009

MessageSujet: Re: Pimpage zodiac projet   Lun 24 Déc 2012 - 7:34

Essais du mat
essai avec une canne à peche comme mat pour determiner la hauteur
Je pars sur un mat de 1m70 qui sera posé sur le banc.



Haubans en sangle, le hauban avant non réglable, les 2 haubans arrières réglables avec des cliquets servent au montage, le mat se centre sur un trou dans le banc.
Je vais tester et si ça va bien je le fait en inox.
Revenir en haut Aller en bas
lefortbron
Membre Actif
Membre Actif
avatar

Age : 30
Record : 11/09/2009

MessageSujet: Re: Pimpage zodiac projet   Jeu 27 Déc 2012 - 11:53

http://www.youtube.com/watch?v=9AfC8dbxCnw
Revenir en haut Aller en bas
lefortbron
Membre Actif
Membre Actif
avatar

Age : 30
Record : 11/09/2009

MessageSujet: Re: Pimpage zodiac projet   Dim 30 Déc 2012 - 5:58

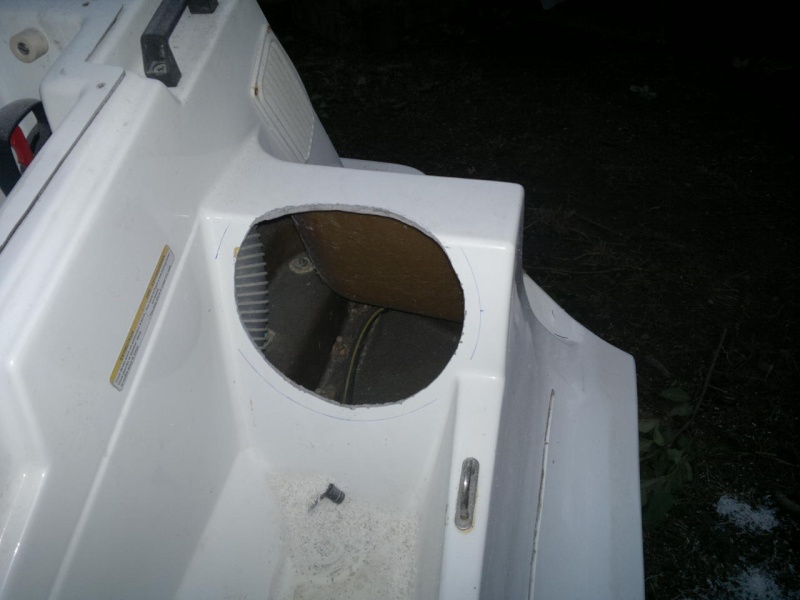

Sortie de la meuleuse

ça rentre juste, obligé de faire une petite casquette en fibre/mastic en haut.


Je pense remplir avec de la mousse derriere les hauts parleurs de façon à ce qu'ils travaillent dans une sorte de caisson.
Revenir en haut Aller en bas
Brice
Administrateur
Administrateur
avatar

Age : 35
Record : 01/04/2009

MessageSujet: Re: Pimpage zodiac projet   Dim 30 Déc 2012 - 7:15

Perso,

Je laisserais comme ça,
Un haut-parleur et encore plus un Sub, ont besoin d'espace pour vibrer, et donc produire du son.
Si tu comble en mousse à l'int. tu vas tout simplement étouffé les basses fréquences de ton haut-parleur, au risque de n'entendre que des aiguës !

Parole d'ancien Deejay. (L'Etincelle, L’événement, L'Astoria & Le Cesar Palace)

Bonne continuation

Revenir en haut Aller en bas
lefortbron
Membre Actif
Membre Actif
avatar

Age : 30
Record : 11/09/2009

MessageSujet: Re: Pimpage zodiac projet   Dim 30 Déc 2012 - 7:36

en fait, je parle de faire une cloison, une sorte de coffrage que je remplirais de mousse mais tout en laissant un certain espace derriere le hp, parceque sinon le sub va travailler dans la cale moteur direct. Bon je vais essayer sans cloison pour commencer, le hp devrait bien resister aux projections d eau venant de l exterieur, membrane plastique.

Je suis aussi en train de faire un mat de ski en tuyau pvc plus resine
Revenir en haut Aller en bas


Pimpage zodiac projet

Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant

 Sujets similaires

-
» Mon projet zodiac
» Projet 2007, agrandissement de Gentilly ?
» projet mercedes 508D 4X4
» Mon Projet : Golf 1 cab boite auto de 84
» Projet Coffre BMW E36

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
 :: "JETSKI ACROBATIQUE" :: PROJETS & TUTOS JETSKI-
